充电桩EMC新标11月实施，6mA漏电检测为什么不能只看动作阈值
2026年11月1日，GB/T18487.2-2026《电动汽车传导充电系统第2部分：非车载传导供电设备电磁兼容要求》正式实施，替代2017版。国家标准信息公共服务平台显示，该标准2026年4月30日已发布。
对充电桩企业来说，这次变化的影响不只是测试项目本身。EMC要求提高之后，更实际的问题摆在面前：桩里的安全保护功能，在更强的电磁干扰下还能不能正常工作？需要检测6mA平滑直流剩余电流的B型保护电路，在这个问题上压力最大。
6mA本身就是个很小的信号

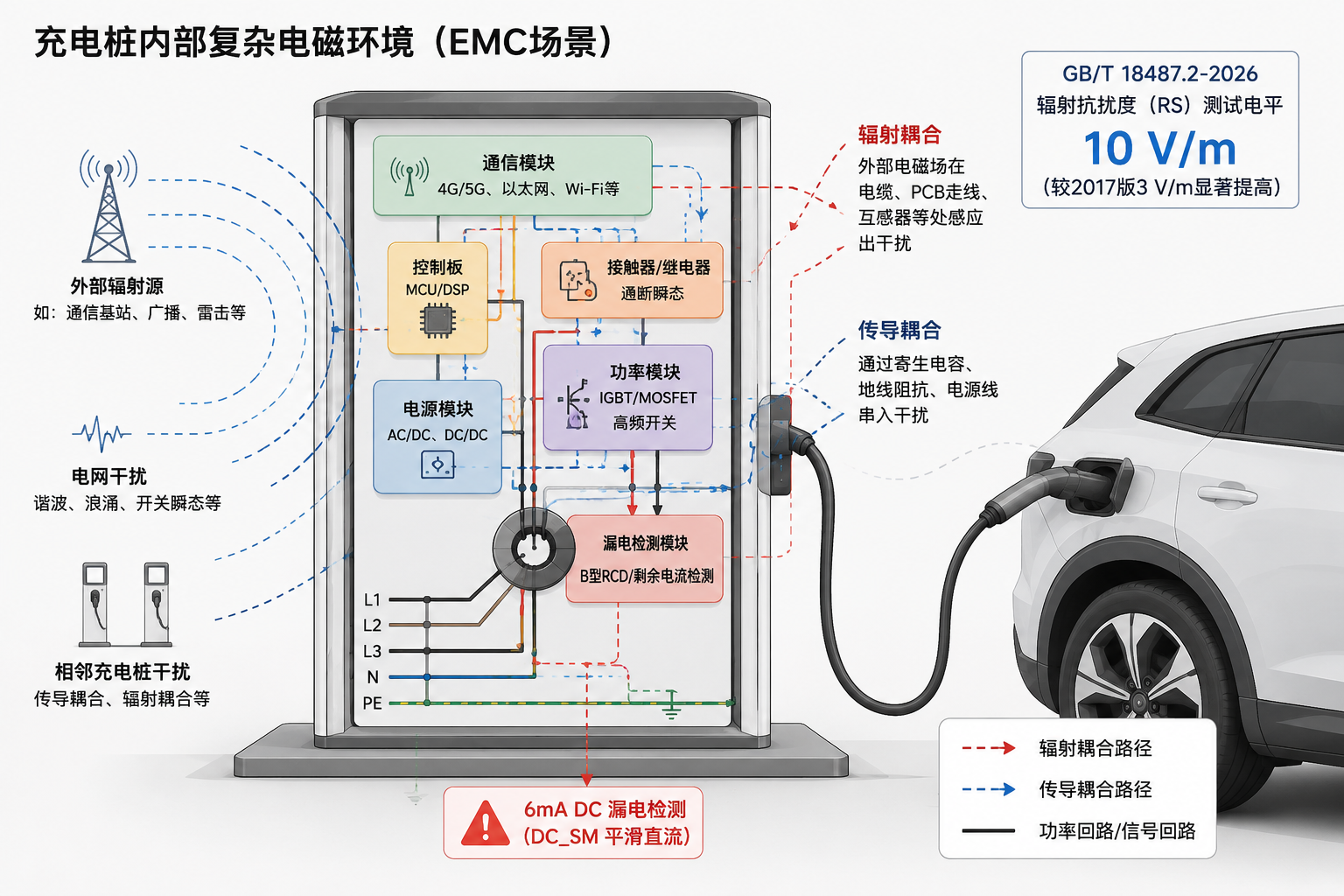

充电桩内部并不安静。功率模块高速开关、接触器动作、辅助电源、通信模块，加上多台设备之间的传导耦合，低电平检测电路周围全是干扰源。而B型剩余电流保护要识别的平滑直流剩余电流，动作电流才mA级。
拿FR1D6C02来说，DC_SM平滑直流剩余电流实际动作电流4.0到6.0mA，典型值5.1mA。检测电路面对的根本不是什么"强信号"，而是要从一堆噪声里把几mA的异常电流挑出来。这就是EMC要求提高之后，漏电检测必须重新评估的原因。
EMC变严，考验的不只是传感器
新版GB/T18487.2-2026对辐射抗扰度采用了更高的试验等级，整体上对设备在复杂电磁环境下保持正常工作的能力提了更高要求。GB39752-2024《电动汽车供电设备安全要求》已经把供电设备的EMC要求和GB/T18487.2挂了钩，目前已经实施。
所以EMC不是单独做完一项测试就完事。漏电检测链路本身，得放到整机EMC环境里重新看。一条mV级模拟信号如果要走较长的线缆，从互感器到ADC的整段路径都可能成为干扰耦合的入口。功率回路的高频噪声可以通过空间辐射、寄生电容、地线阻抗这些路径钻进检测回路。干扰一旦进了前端，后面的数字滤波救不回已经被污染的原始信号。
漏电检测的EMC设计不能只靠软件算法。传感器结构、信号路径、PCB布局、接地方式、电源滤波、后端算法，得一起考虑。
模拟信号和数字输出，差别在哪里
传统分体式方案的信号链是：互感器输出模拟信号，走线缆到调理电路，进ADC，再到MCU，最后脱扣。互感器输出的是mV级模拟信号，这段外部传输路径本身就敏感。线缆越长、周围功率器件越多，电磁耦合、屏蔽和滤波越得仔细处理。

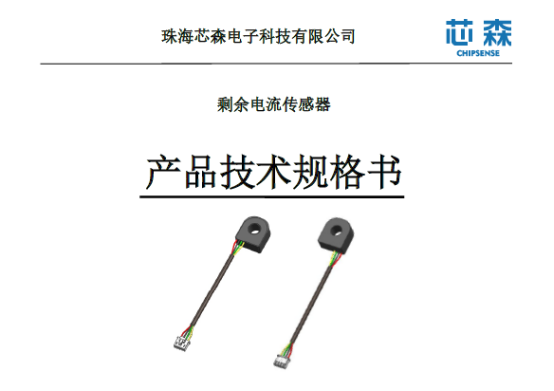

另一种思路是把信号调理、阈值判断这些功能尽量靠近传感器完成，判断结果以数字信号送给控制系统。FR1D 6 C02是一款剩余电流传感器。内部集成了B型剩余电流检测电路，TRIP引脚直接输出动作状态：正常低电平0到0.01V，剩余电流超阈值后输出高电平VDD。
数字信号不是对EMI免疫。集成架构的真正价值是把最敏感的mV级模拟信号处理尽量关在模块内部，缩短外部敏感信号路径，再把判断结果以数字电平传给控制板。充电桩里功率器件密集，这种架构能降低后级系统做抗干扰设计的难度。至于具体选分体式还是集成式，还得看整机结构、功率回路布局和EMC测试结果。
6mA检测，不能只看动作值是多少
选型的时候很多人先看一个参数：6mA能不能检？但工程上要关注的远不止这个数字。FR1D 6 C02的DC_SM实际动作电流，最小4.0mA、典型5.1mA、最大6.0mA，对应国标动作范围3到6mA。不能看到典型值5.1mA就觉得裕量够了。
实际产品还得考虑温度变化、器件离散性、零点漂移、长期运行和电磁干扰。FR1D 6 C02工作温度-40℃到85℃，供电4.75到5.25V，静态功耗80mW。户外充电设备冬夏温差大，25℃实验室条件下的动作值只是个起点。真正有意义的是整机在不同温度、不同工作状态、EMC测试条件下，动作阈值还稳不稳。
响应时间也不能只看40ms
漏电保护还有个容易被误解的参数：响应时间。有时"40ms"被简单理解成所有漏电情况都必须40ms以内动作。实际上不同剩余电流幅值对应不同的分断时间要求。
FR1D 6 C02规格书按IEC62752-2024、GB/T22794-2017给出了平滑直流剩余电流的分断时间要求：6mA对应的基准条件允许更长时间，10IΔn、50IΔn等不同测试条件对应不同的时间限值，50IΔn条件下不超过0.04s。工程设计时动作电流和动作时间得结合起来看，不能只盯一个"40ms"。

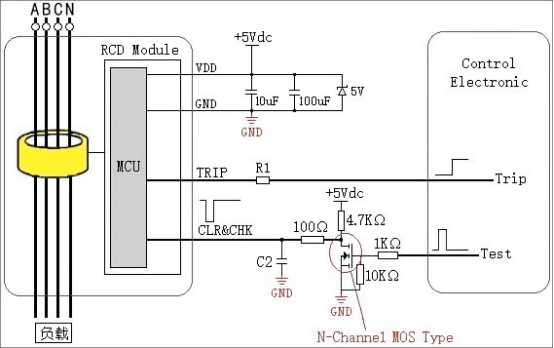

电气原理图
自检是另一个容易被忽略的环节
漏电保护有个特点：绝大多数时间不动作，真出故障时又必须可靠动作。检测链路自身正不正常，同样得盯着。

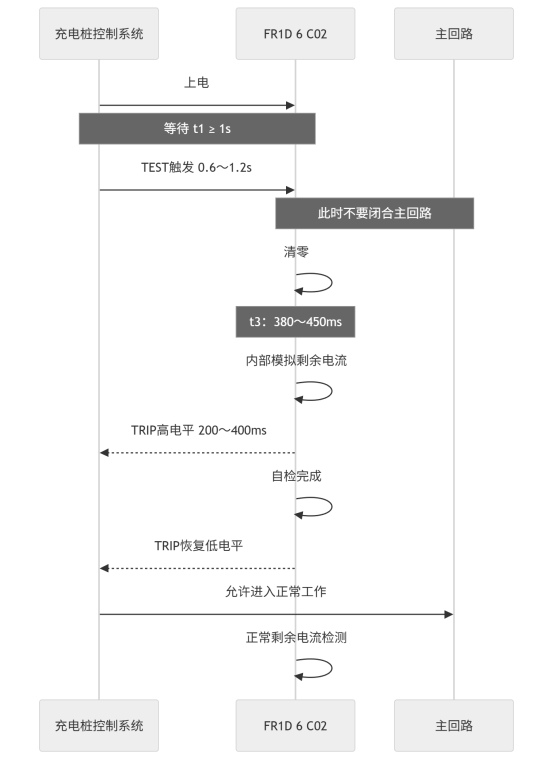

FR1D 6 C02提供清零和自检功能。TEST引脚对地短接0.6到1.2秒触发，模块先完成清零，再通过内部模拟剩余电流对检测功能自检，自检过程中TRIP产生200到400ms高电平信号。规格书要求系统每次上电都执行一次自检。清零和自检过程中不能闭合主回路，线路里的剩余电流会影响清零结果。
一次自检代替不了整机测试。它的作用是让控制系统在设备启动阶段确认检测链路和输出功能是否正常，同时修正零点偏移。长期运行的充电设备，这是个比较实际的可靠性设计。
从"能检测6mA"到"在干扰中也能检测6mA"
2026年下半年，充电桩企业面对的要求从单一的安全认证扩展到安全、EMC和能效多个维度。8月1日起，电动汽车供电设备CCC认证正式强制实施，未获CCC认证的相关设备不得出厂、销售、进口或者在其他经营活动中使用。11月1日，GB/T18487.2-2026和GB46519-2025《电动汽车供电设备能效限定值及能效等级》同时实施。
产品设计不能只回答"漏电能不能检测到"，还得回答"在强干扰、温度变化和长期运行条件下，还能不能稳定检测到"。FR1D 6 C02把B型剩余电流检测、阈值判断和数字TRIP输出集成在一个模块里，可检测DC_SM、2PDC、3PDC以及AC、A型、F复合波等多种剩余电流波形，带清零和自检功能。
传感器只是漏电保护链路中的一个环节。最终的EMC性能，取决于传感器、PCB布局、接地拓扑、屏蔽、电源设计和控制算法的协同。充电桩漏电检测正在从过去的"有没有6mA检测功能"，变成一个更严格的工程问题：在复杂电磁环境里，能不能长期、稳定、准确地检测6mA。EMC新要求实施之后，这才是充电桩企业真正需要重新评估的地方。
